TimberMatic Kartat avaa kuljettajille reaaliaikaisen tuotantonäkymän leimikosta. Harvesterin mittalaitteen keräämä tieto ja GPS:n antama pöllien tarkka sijainti siirtyvät automaattisesti harvesterista TimberMatic Kartat -sovellukseen ajokoneen kuljettajan käyttöön.
Kehittyneet karttatasot tuovat kuljettajien käyttöön tarkat maastokartat. Kartoissa on useita tasoja, joista on hyötyä työmaan suunnittelussa.
TimberMatic Maps näyttää leimikon tilanteen ajantasaisena

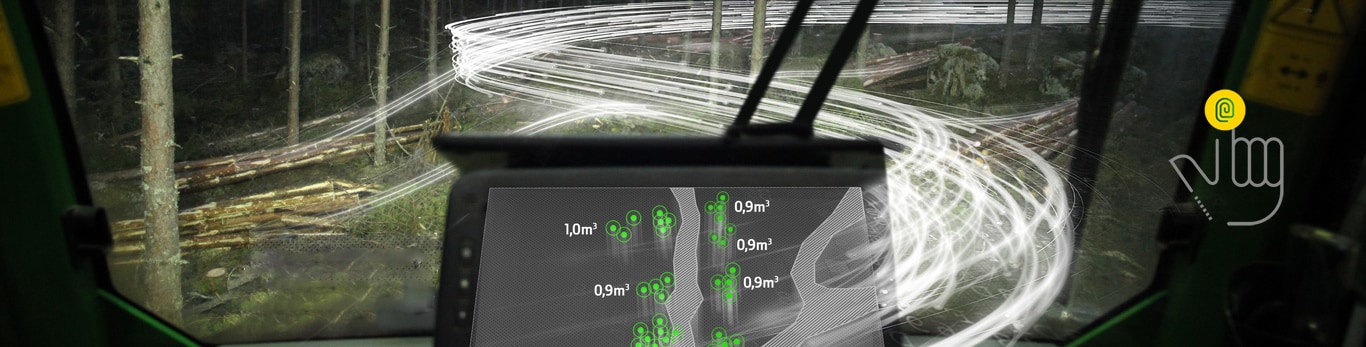

TimberMatic Kartat näyttää pöllien sijainnin ja työn etenemisen leimikolla reaaliajassa.

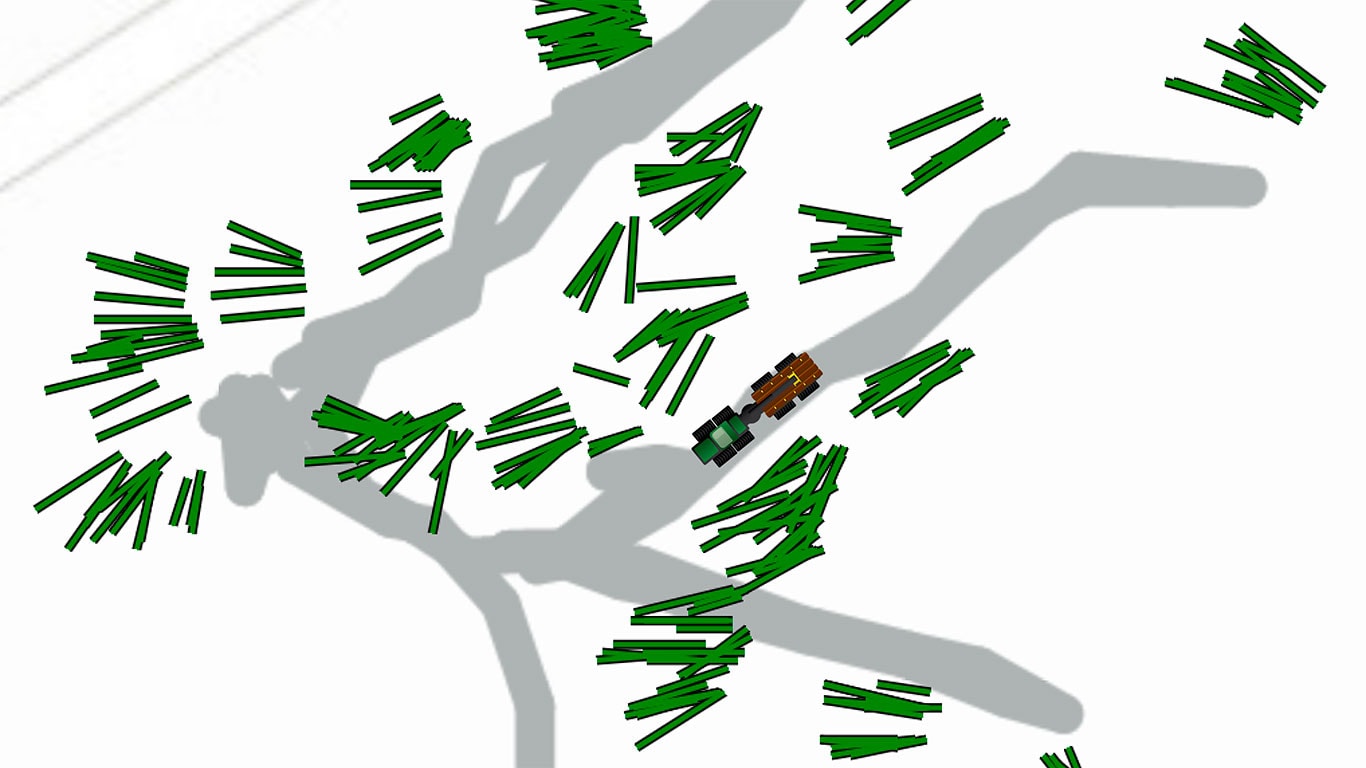

Pöllien suunta ja sijainti visuaalisesti kartalla
Puutavaralajit näkyvät kartalla yksittäisen pöllin tarkkuudella. Harvesterin IBC 3.0 ominaisuus mahdollistaa pöllien visuaalisen esittämisen katkaisukohdan ja -suunnan perusteella.

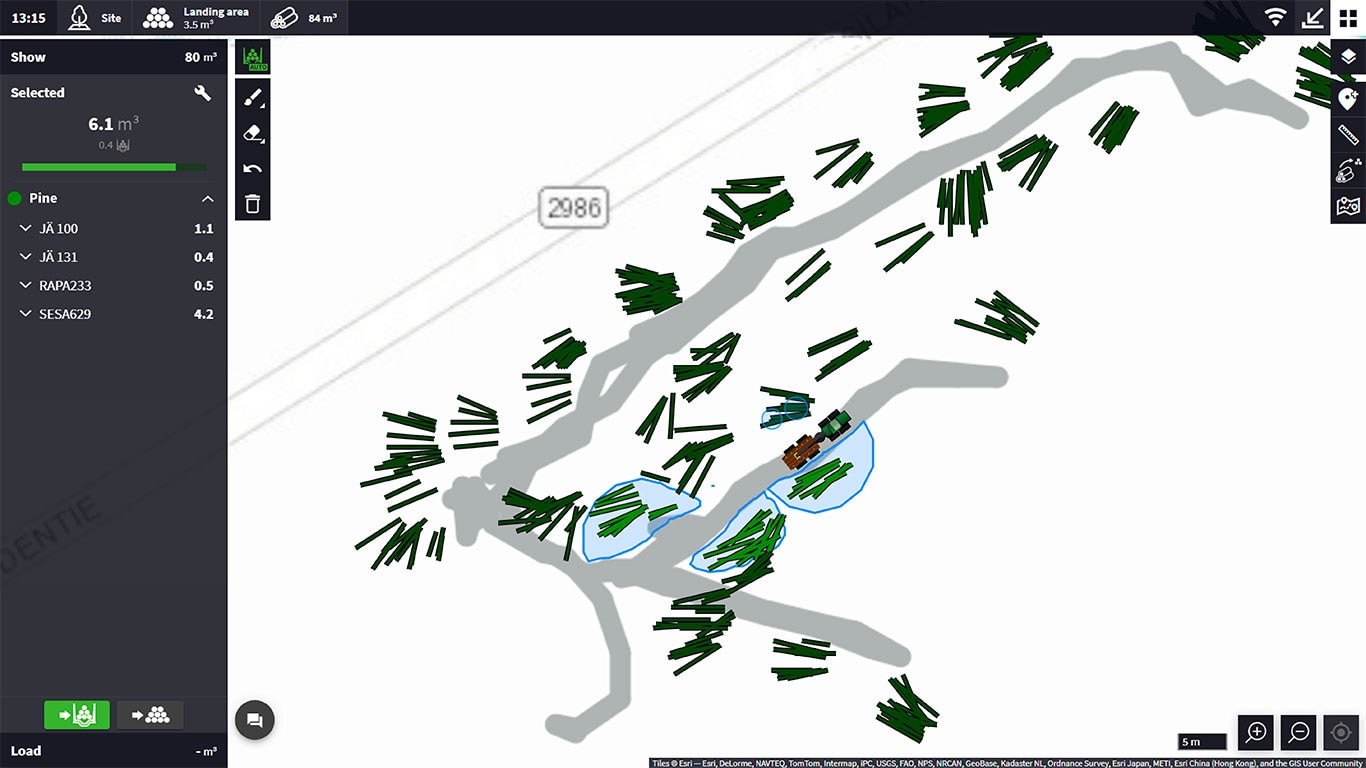

Automaattinen kuormatilaan rekisteröinti
Järjestelmä tunnistaa työvaiheet, joissa valittuja tavaralajeja kuormataan ja merkitsee automaattisesti kyseisen alueen siirretyksi kuormatilaan. Toiminto vähentää kuormakoneen kuljettajalta vaadittavia toimenpiteitä ja näyttää leimikon tilanteen entistä ajantasaisempana kaikille osapuolille.

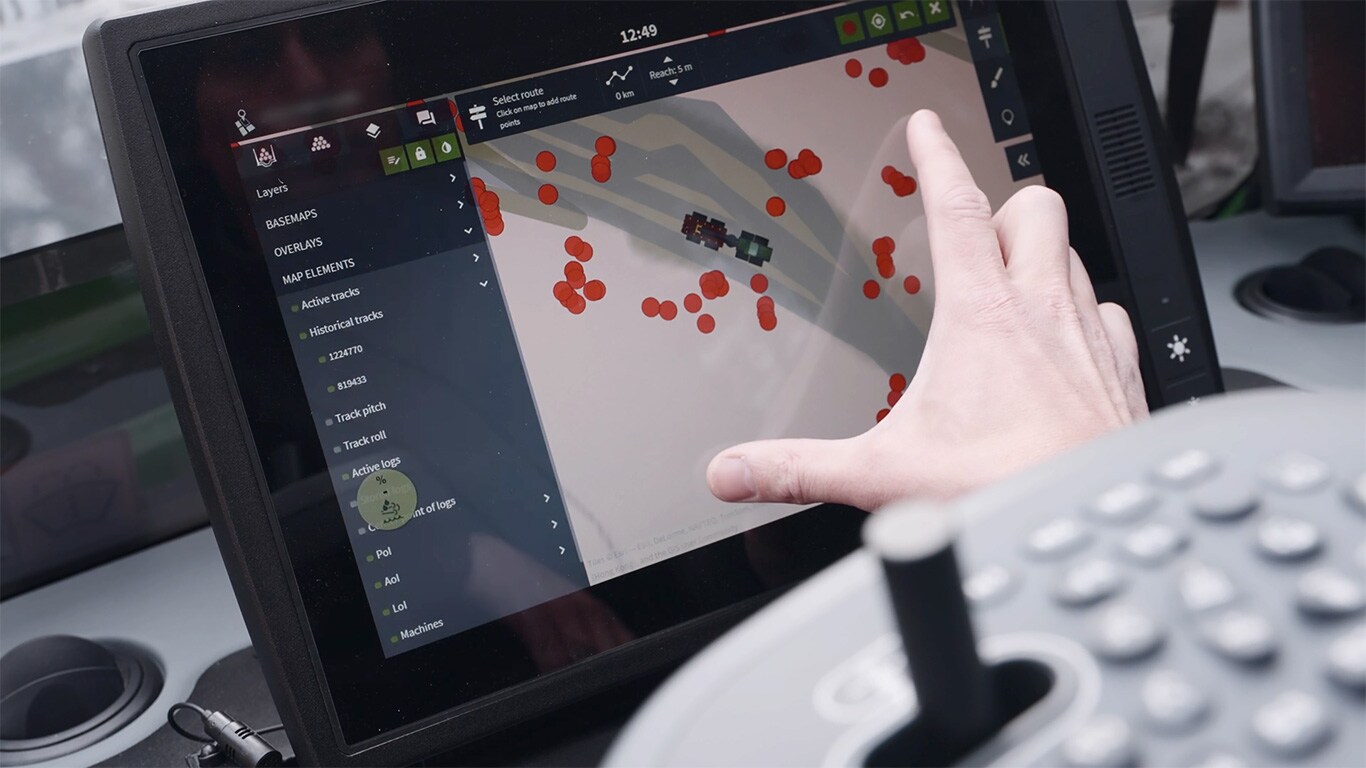

Uudistunut käyttöliittymä

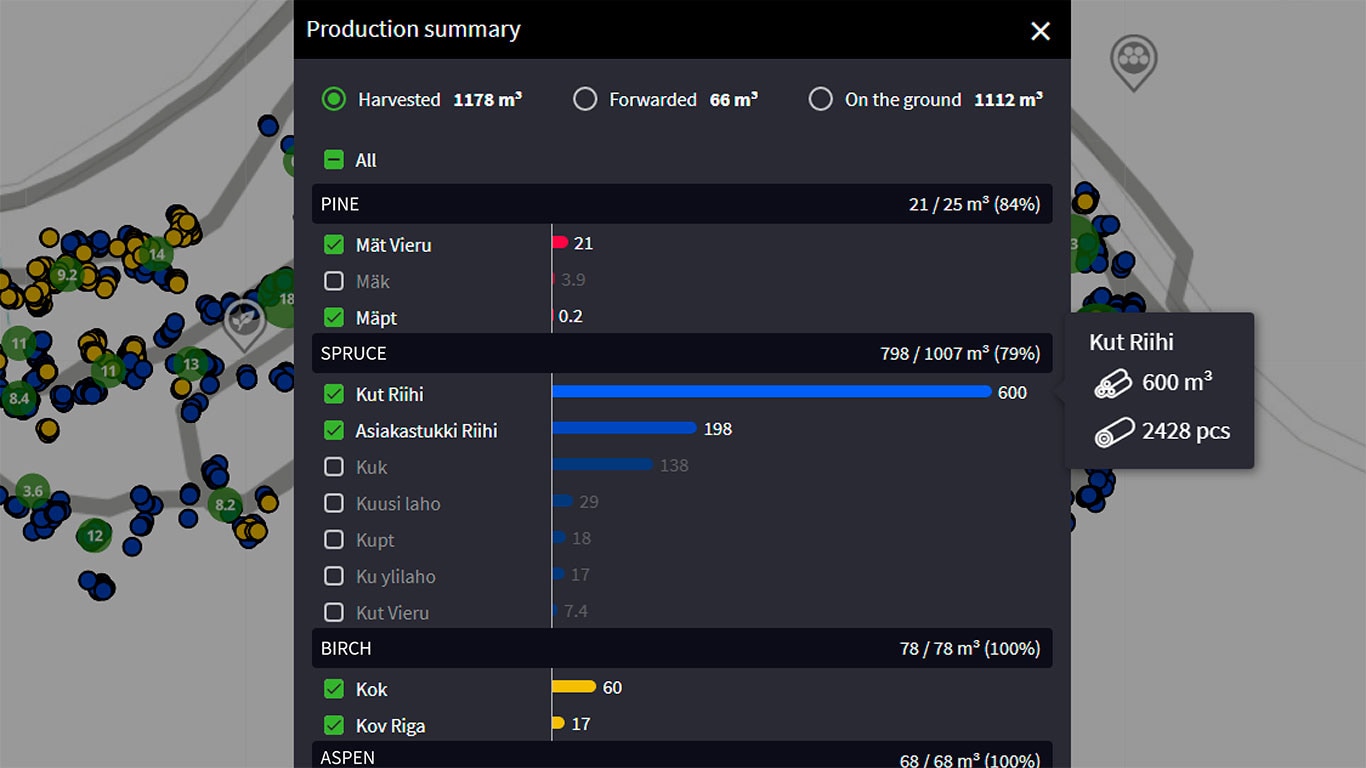

TimberMatic Kartat -käyttöliittymän visuaalisuus ja käytettävyys paranee. Käyttöliittymään on lisätty helppo tuotantoyhteenveto, joka näyttää laskelmat eri puutavaralajeista kuutioina ja prosenttiosuuksina koko leimikosta.
TimberMatic Kartat - Kehittyneet karttatasot

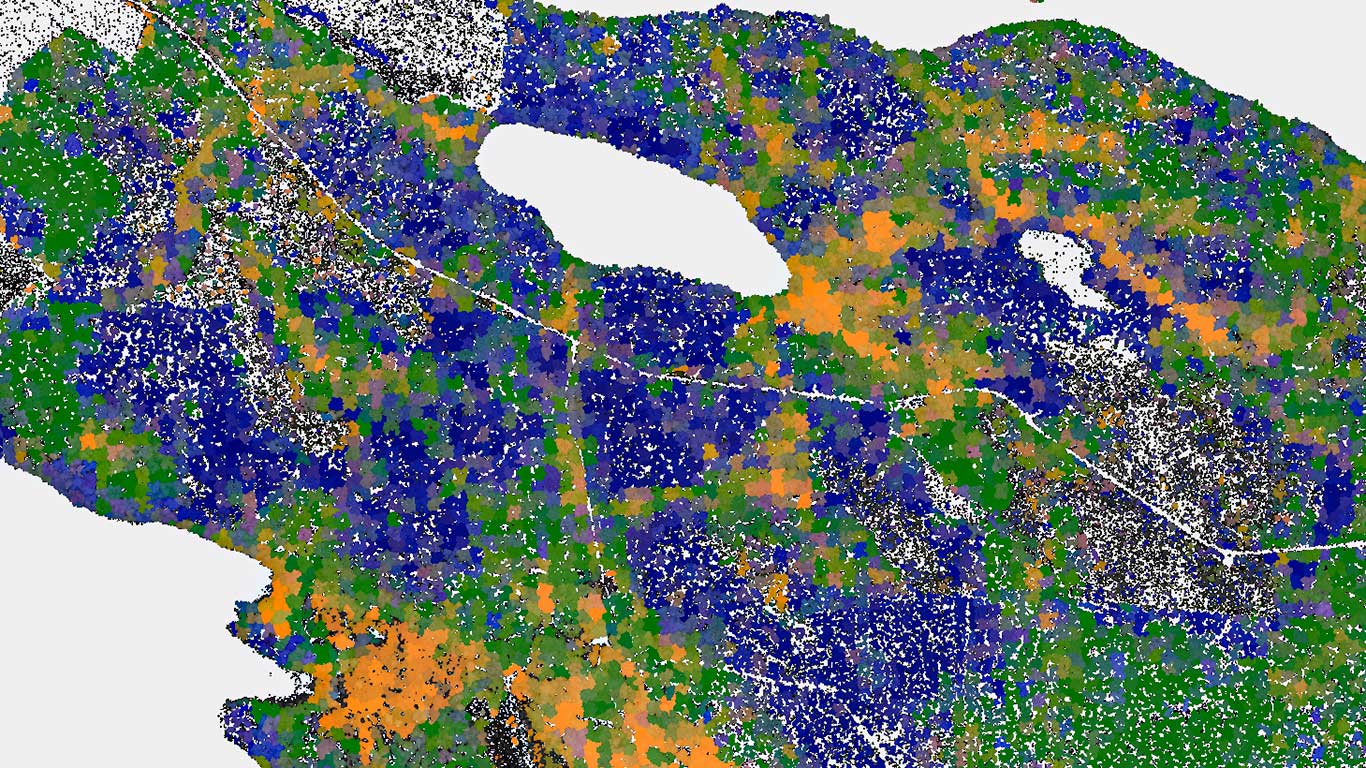

Kehittyneet karttatasot tuovat kuljettajien käyttöön hämmästyttävän tarkat maastokartat. Kartoissa on useita tasoja, joiden avulla voidaan nähdä esimerkiksi puulajisuhteet, kierrettävät tai vältettävät alueet sekä hakkuun arviopoistuma.
PUUSTODATAN HYÖDYNTÄMINEN TIMBERMATIC KARTAT -OHJELMASSA

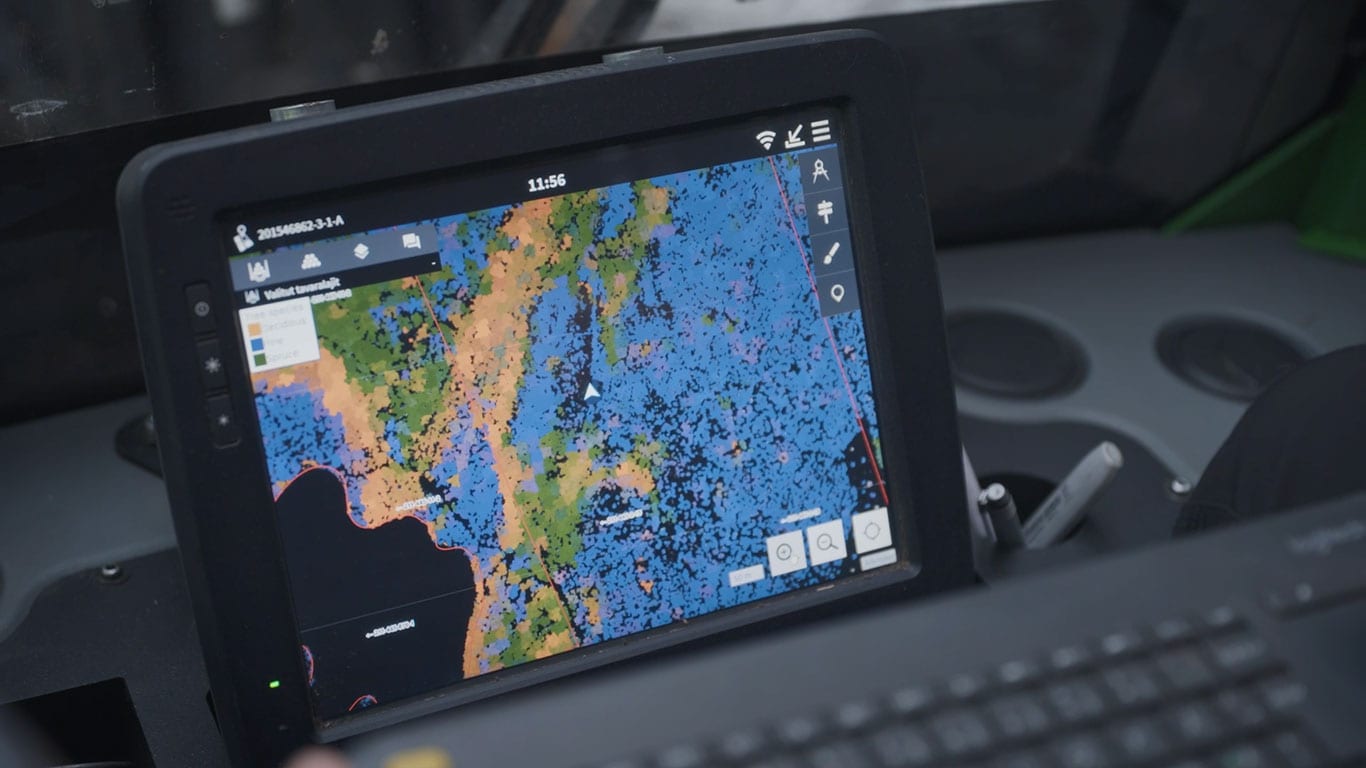

Kehittyneet karttatasot
Täsmäpuunkorjuuseen tulee aivan uusia ulottuvuuksia TimberMatic Kartat -sovelluksen Kehittyneiden karttatasojen avulla. Älykkäät karttatasot on kehitetty erityisesti metsäkoneyrittäjien tarpeisiin. Laadukas suunnittelu sujuvoittaa korjuuta, mikä lisää puunkorjuun kannattavuutta ja auttaa toteuttamaan työn luontoa säästäen. Harvesterin kuljettajan työhön leimikon aloituksen suunnittelu tuo lisää mielenkiintoa ja esimerkiksi kuljettajan rakentaessa työn edetessä uraverkkoa vaikeampaan maastoon älykkäät karttatasot helpottavat ja nopeuttavat suunnittelua.
Kehittyneet karttatasot tuovat kuljettajien käyttöön hämmästyttävän tarkat maastokartat. Kartoissa on useita tasoja, joita käytetään työmaan suunnittelussa. Kartoilla olevan puustodatan avulla voidaan nähdä esimerkiksi puulajisuhteet, kierrettävät tai vältettävät alueet sekä hakkuun arviopoistuma.

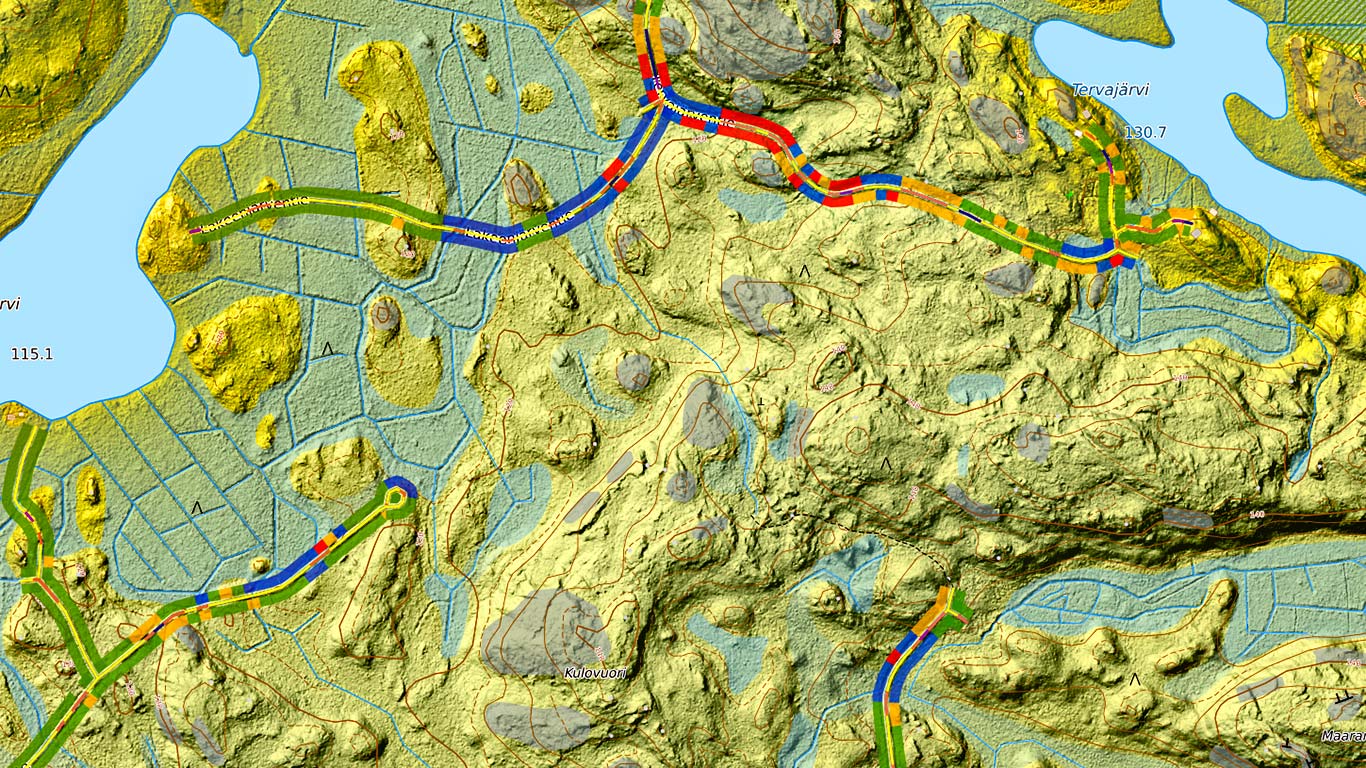

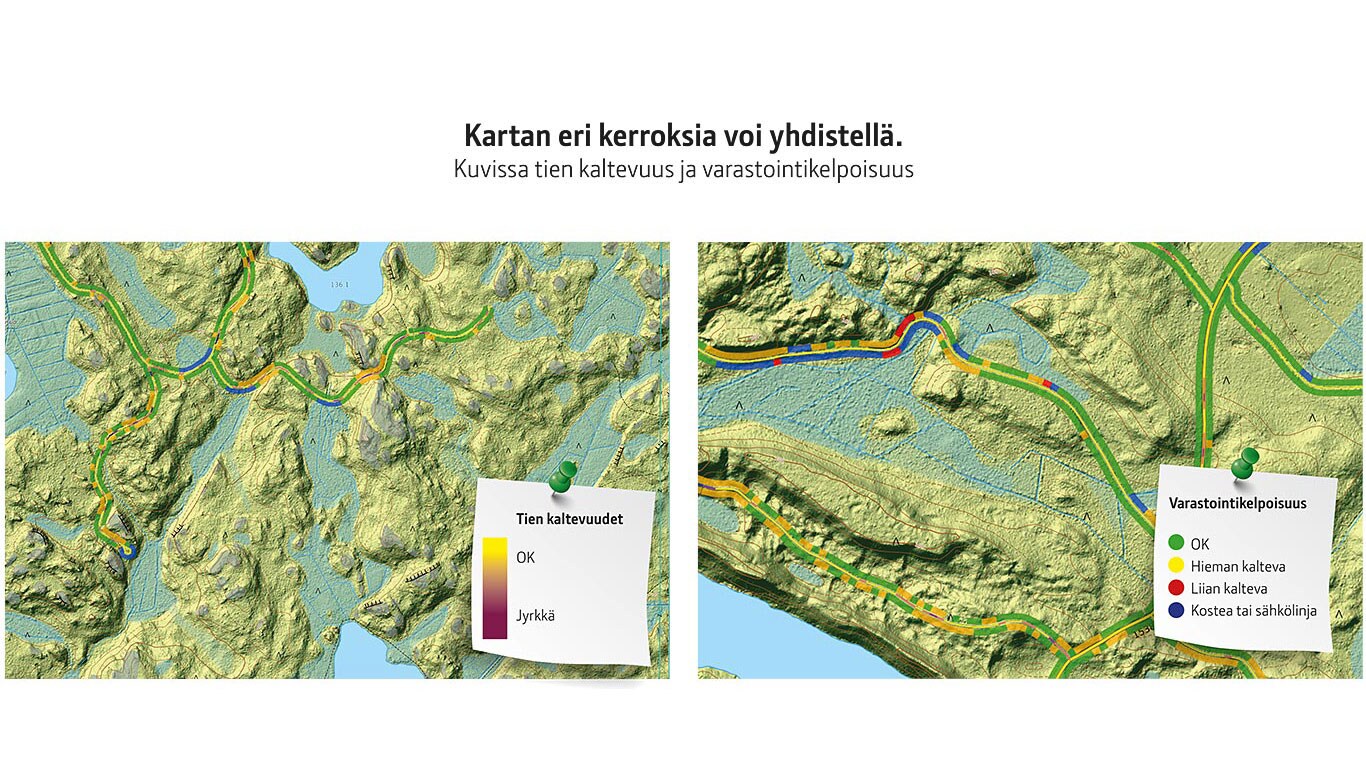

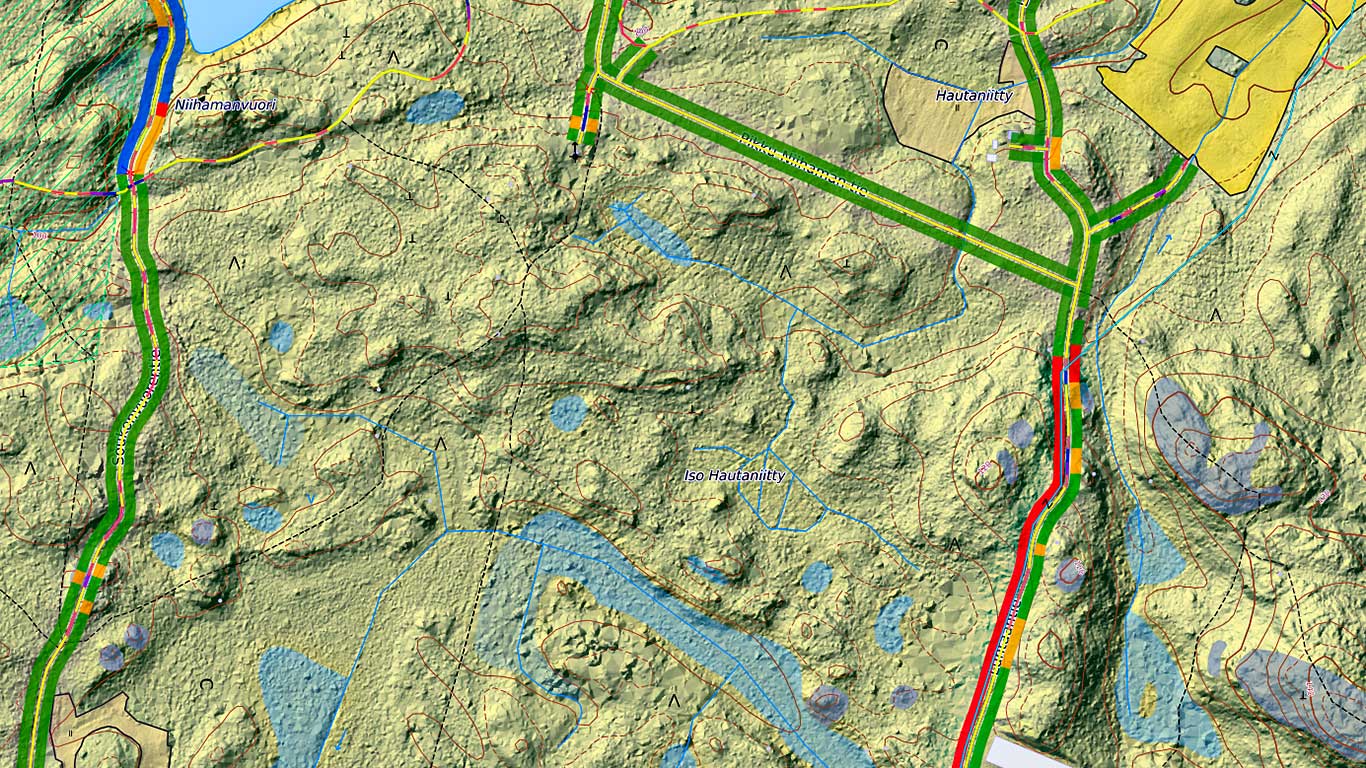

Korjuuyritykset ovat yhä useammin vastuussa myös leimikon suunnittelusta. TimberManager on hyvä suunnittelutyökalu ja Kehittyneet karttatasot tuovat siihen vielä aivan uuden ulottuvuuden. Puustoarvion avulla korjuuyrittäjä saa alueen puustotiedot ja tarkan arvion hakkuukertymästä, mikä parantaa myös työmaan logistiikan suunnittelua ja toimitusten aikataulutusta tehtaalle. Karttatasoja voidaan käyttää yksittäin tai päällekkäin. Oheisessa kuvassa vinovalokarttaan on yhdistetty tienvarren varastointikelpoisuus.
Kehittyneiden karttatasojen ominaisuuksia:

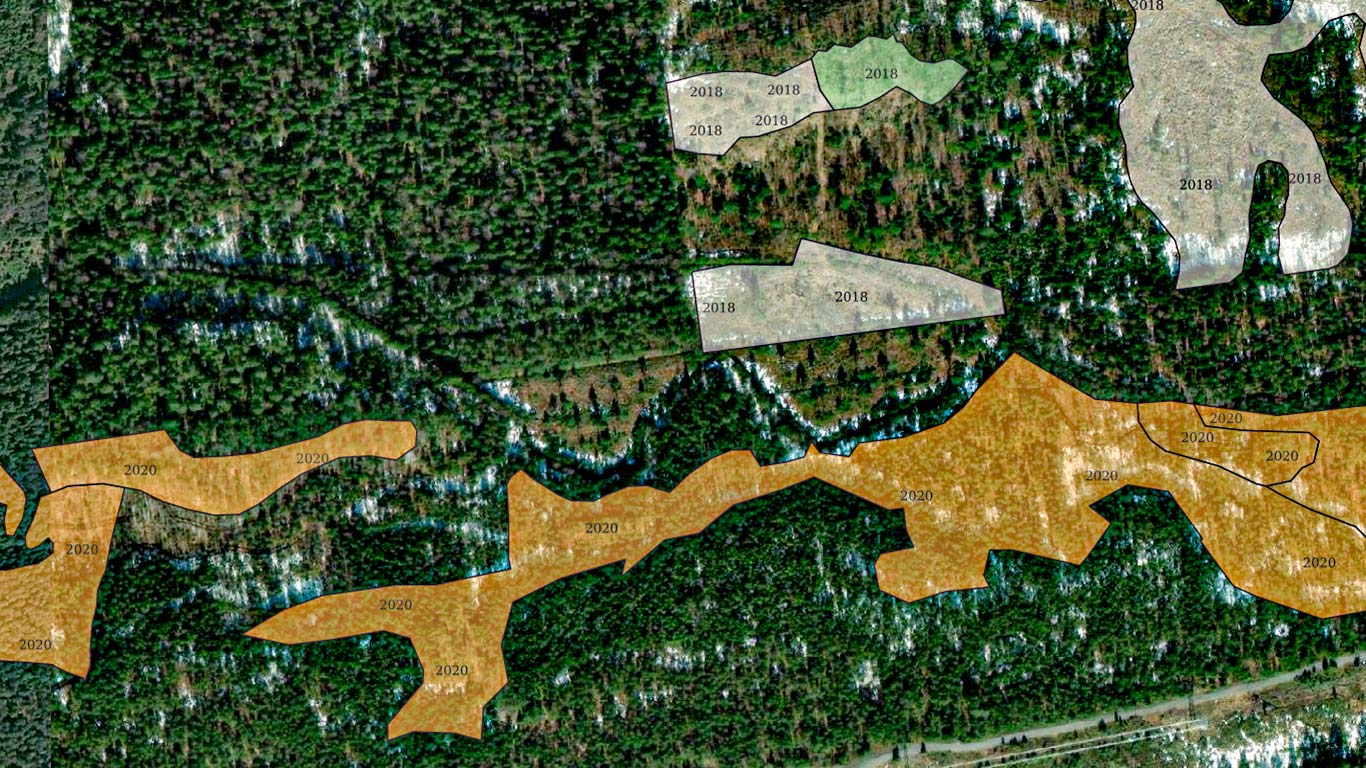

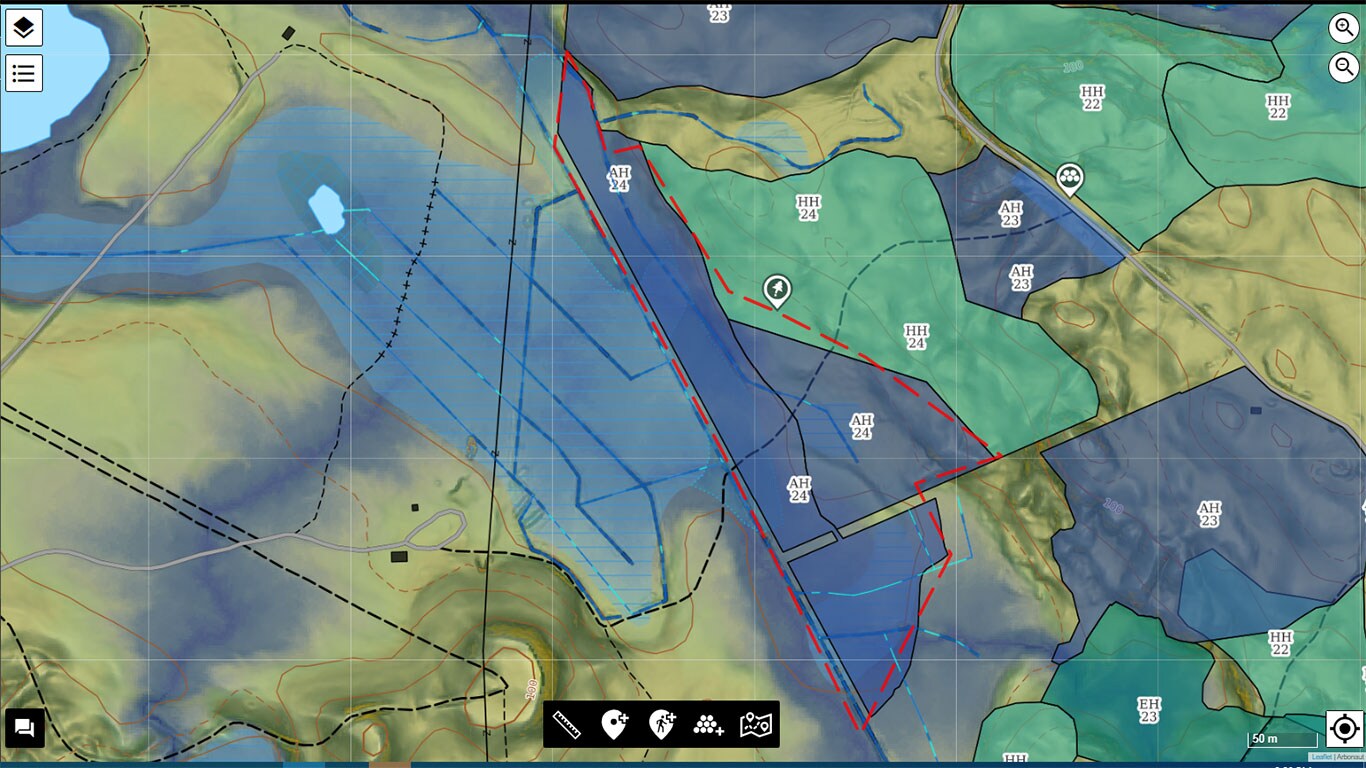

- Metsänkäyttöilmoitukset

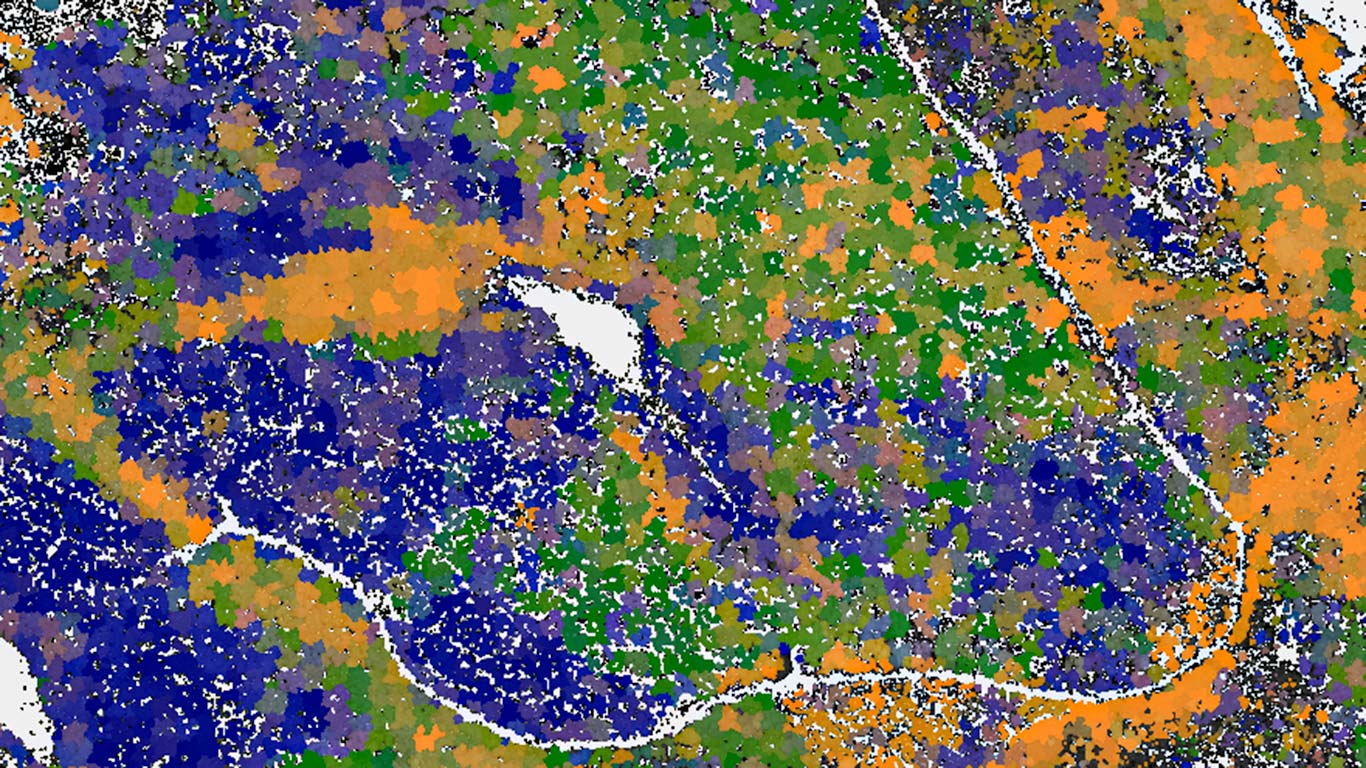

- Metsänkäyttöilmoitukset yhdistettynä puulajikarttaan antavat hyvän perustan suunnitella luontevat paikat säästöpuuryhmille tai riistatiheiköille.

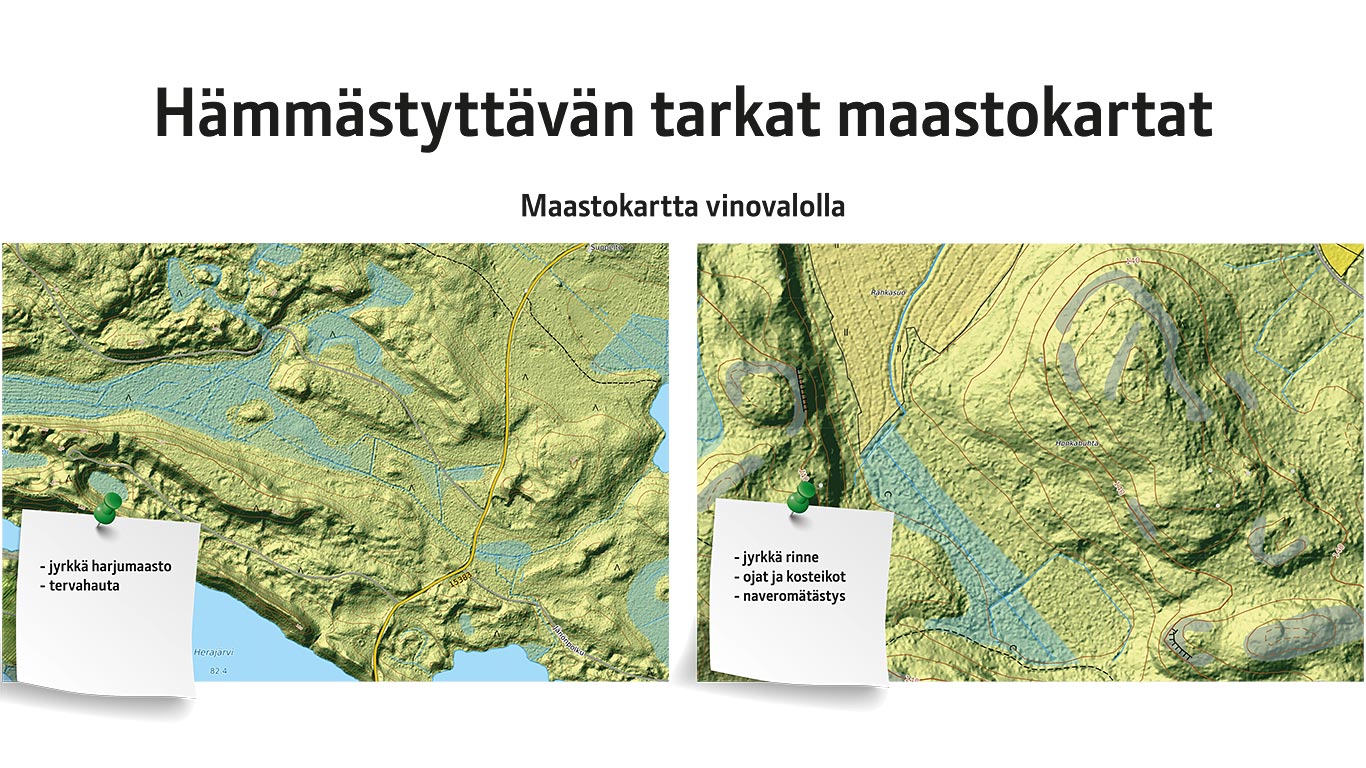

- Maastokartta vinovalolla
- Maastokartalla näkyvät maaston eri muodot.
- Ajokelpoisuuskartta (sisältää kosteuskartan ja jyrkkien rinteiden korostuksen)
- Kartalla näkyvät kosteuskartan lisäksi jyrkkien rinteiden korostus. Kartan perusteella on helppo arvioida esimerkiksi korjuukelpoisuutta kesäaikaan, valita parhaat ajoreitit korjuun aikana ja suunnitella ajouraverkon rakenne.
- Näkyvyyskartta
- Kartta antaa ennakkotietoa leimikon raivaustarpeesta.

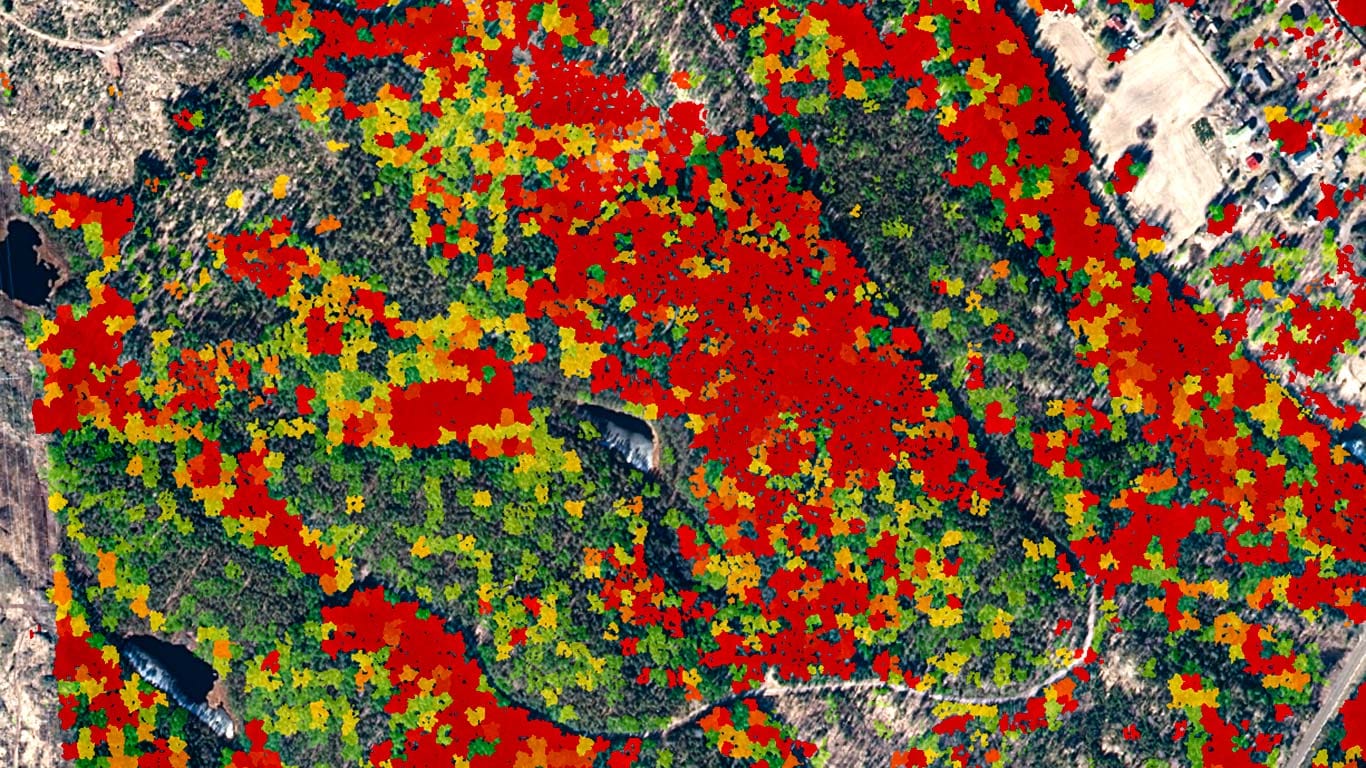

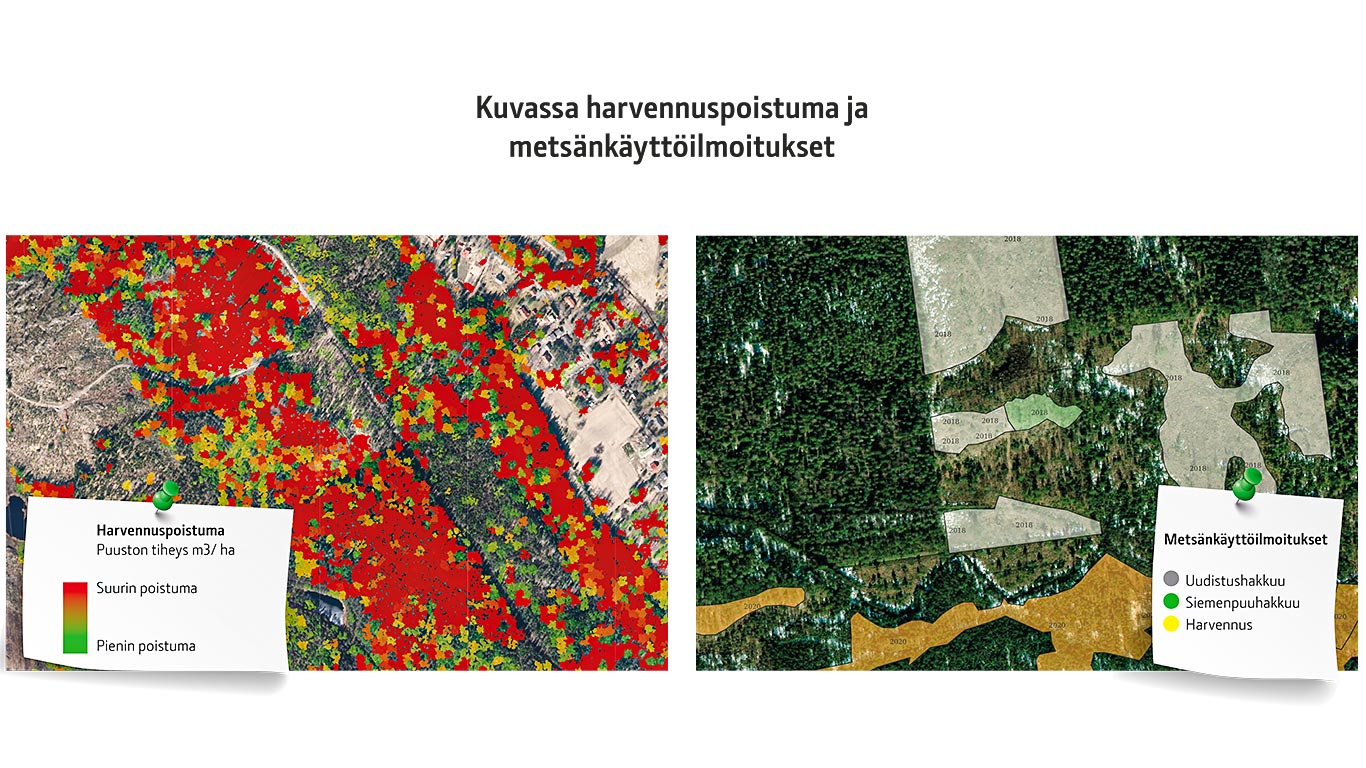

- Harvennuspoistuma
- Kartta näyttä puuston määrän verrattuna optimaaliseen kasvatustiheyteen. Väriskaala kertoo harvennustarpeen kyseisessä kohteessa.

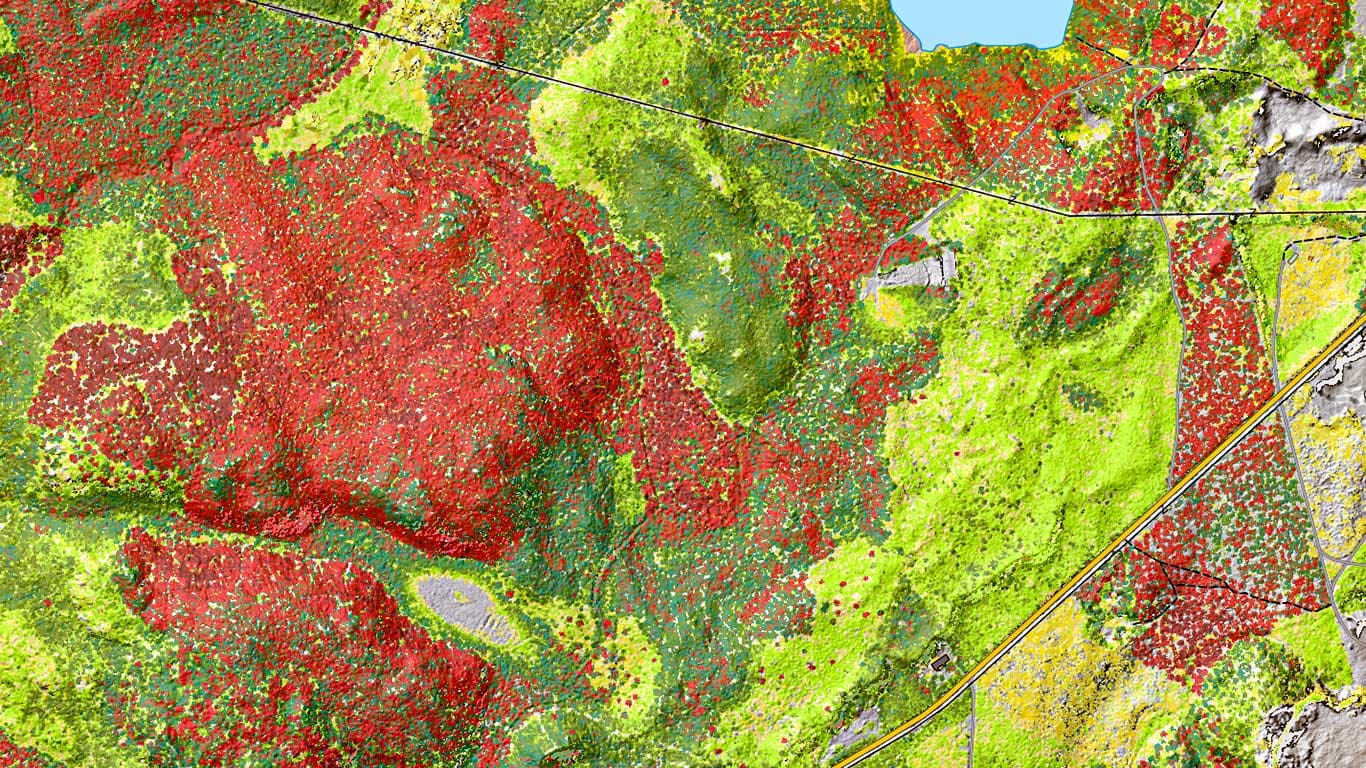

- Puuston pituus

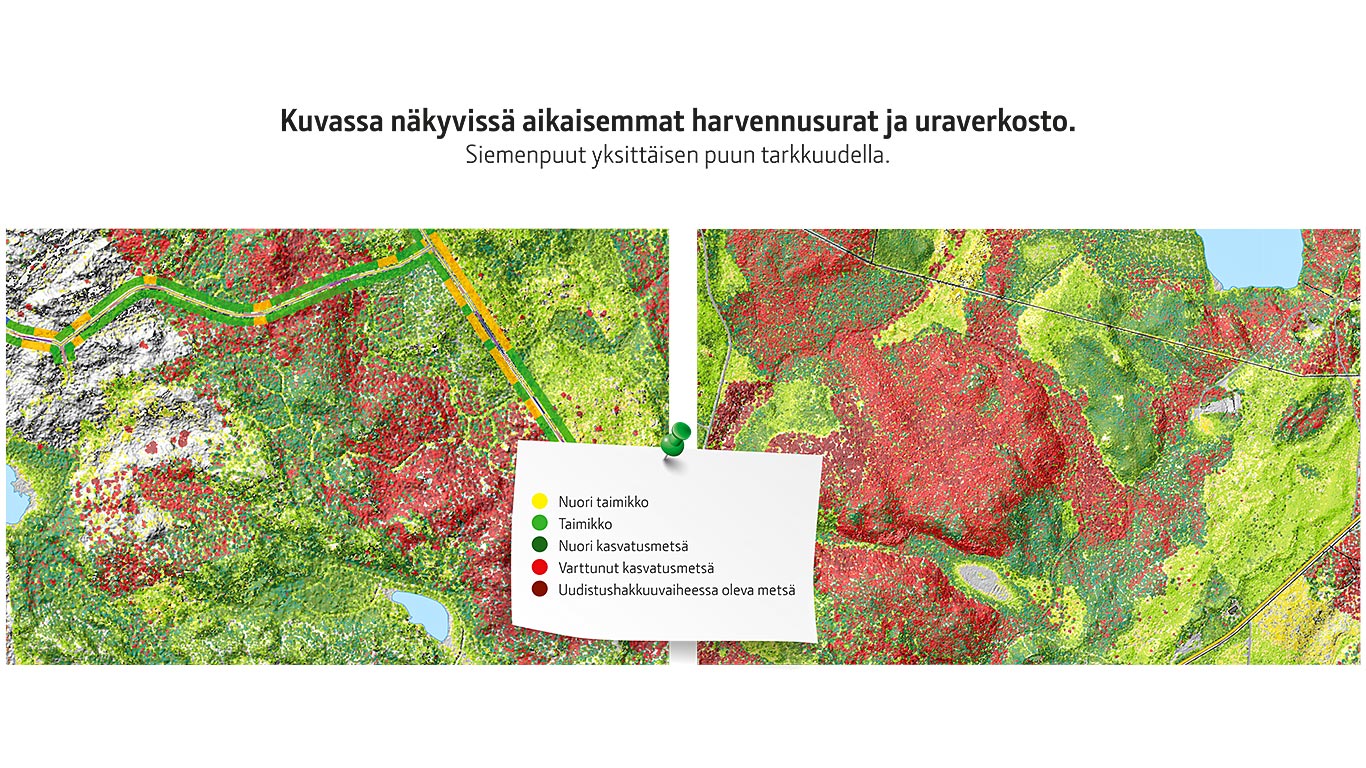

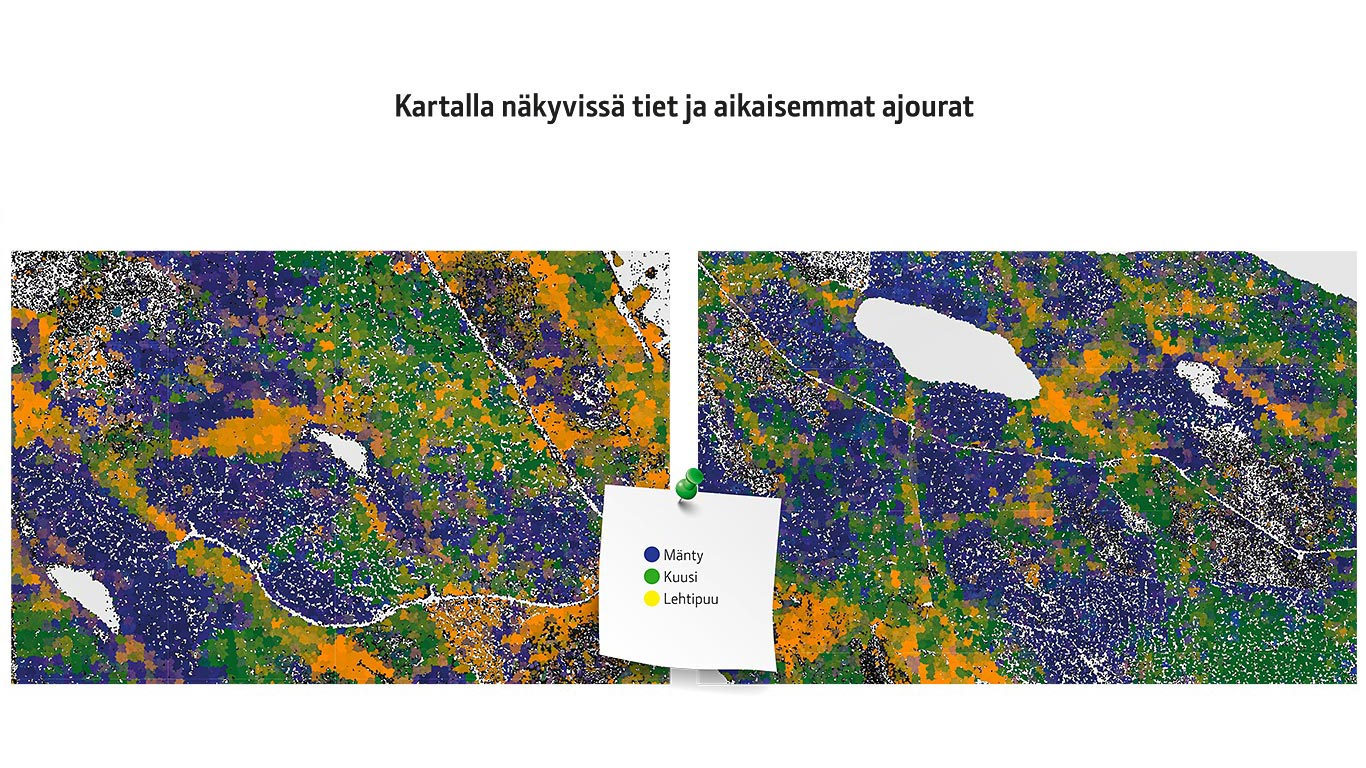

- Kartta näyttää puuston pituuden jopa yksittäisen puun tarkkuudella. Pituuskartalla näkyvät myös aikaisemmin tehdyn harvennuksen ajourat.
- Varastointikelpoisuus.
- Varastointikelpoisuuskartta yhdistettynä vinovalokarttaan tuo esiin parhaiten tienvarsivarastointipaikoiksi sopivat alueet.

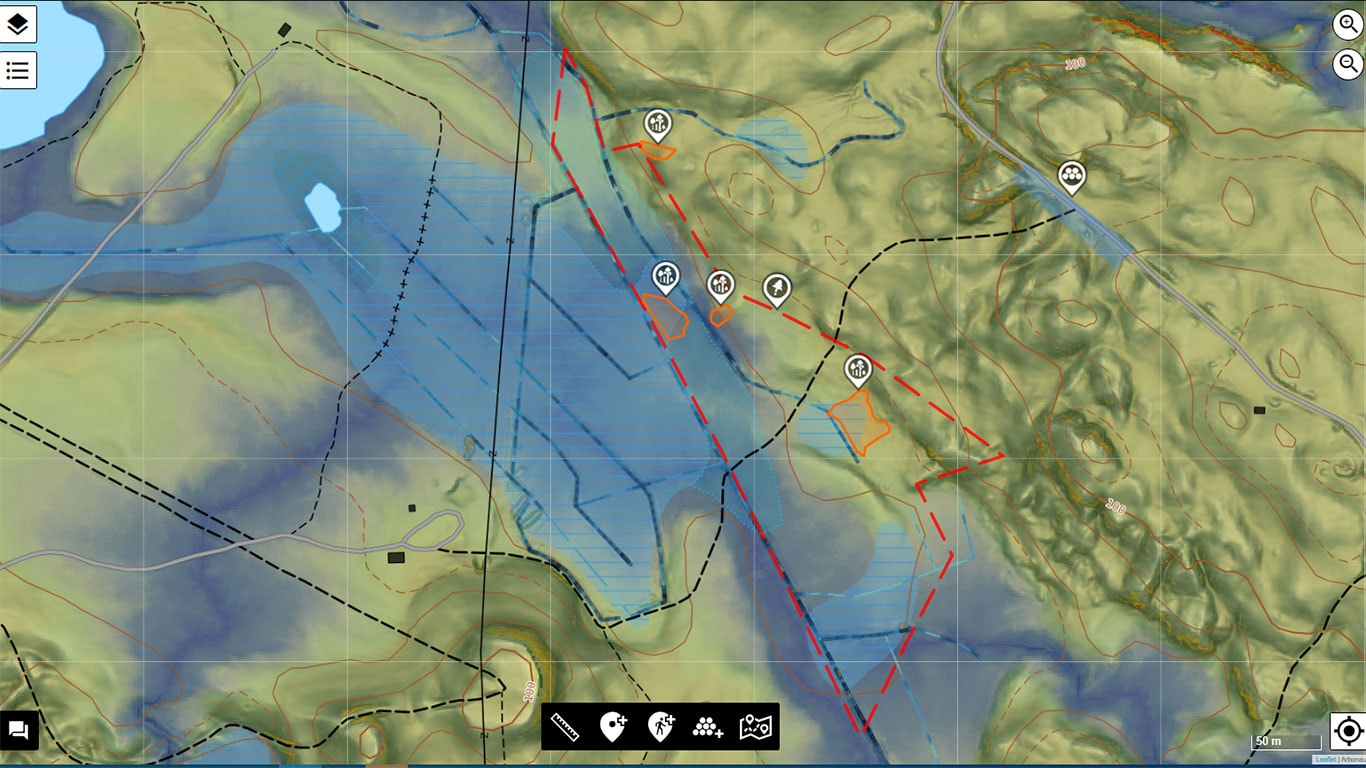

- Kulkukelpoisuus
- Karttatasolla näkyvät jyrkänteet ja avokalliot
- Kostean ja kuivan ajankohdan karttatasot
- Tuovat apua kausiluontoisuuteen leimikon suunnittelussa.
- Harvennuskertymäarvio
- Antaa ennakkoarvion pystypuuston määrästä puulajikohtaisesti.
Kehittyneiden karttatasojen avulla maastotyö nopeutuu ja koneenkuljettajien työn mielekkyys kasvaa. Myös ajomatkat metsässä voidaan hienosäätää mahdollisimman taloudellisiksi, jolloin polttoaineen kulutus pienenee ja korjuun vaikutus maastoon saadaan minimoitua.
Kehittyneet karttatasot päivitetään ilmaiseksi TimberMatic Kartat -ohjelmaan. Älykkäillä karttatasoilla avustamme korjuuyrittäjää leimikon suunnittelussa ja tuemme kuljettajia korjuutyössä.

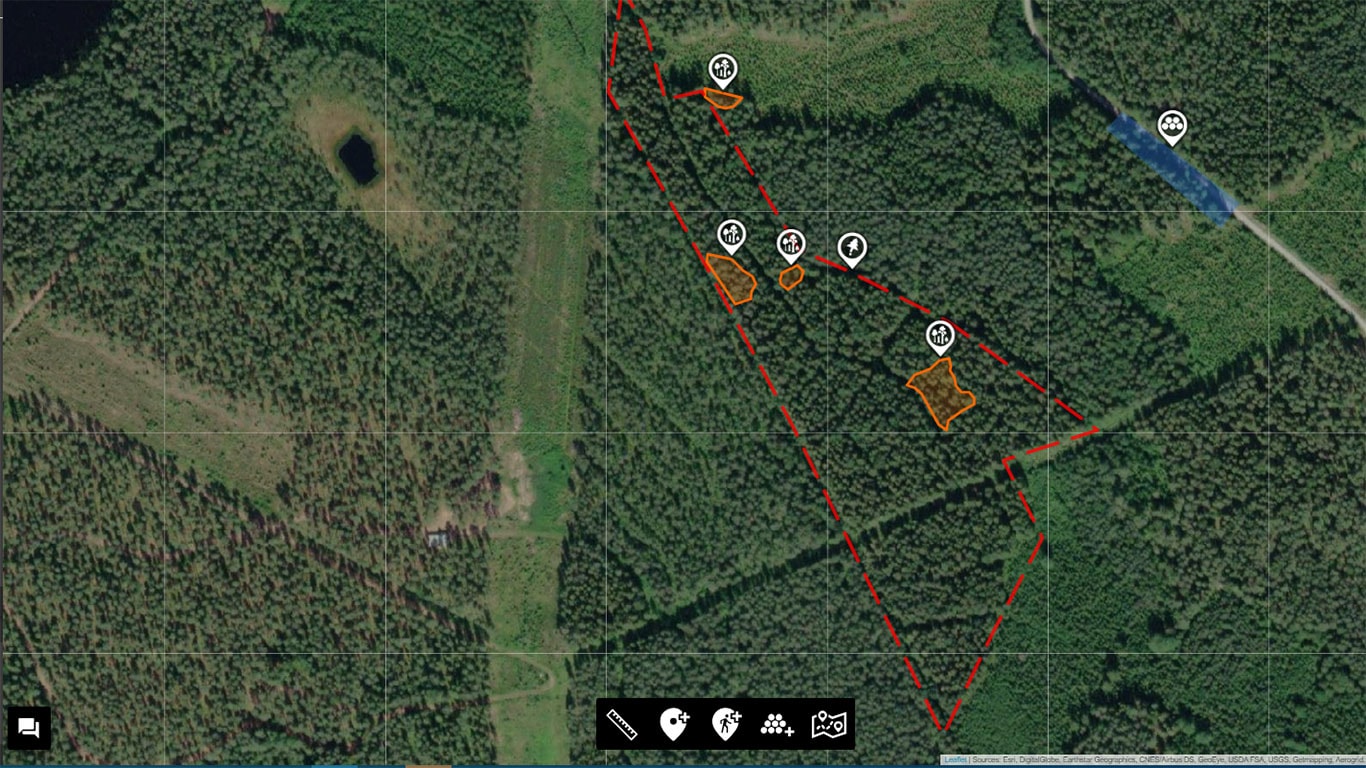

Katso koko työmaata ja korjuun etenemistä.
Tiedot koneiden välillä päivittyvät pilvipalvelun kautta ja kaikki samalla työmaalla työskentelevät kuljettajat näkevät kartalla kaikki puutavaralajit ajouraverkoston kanssa yksittäisen pölkyn tarkkuudella.

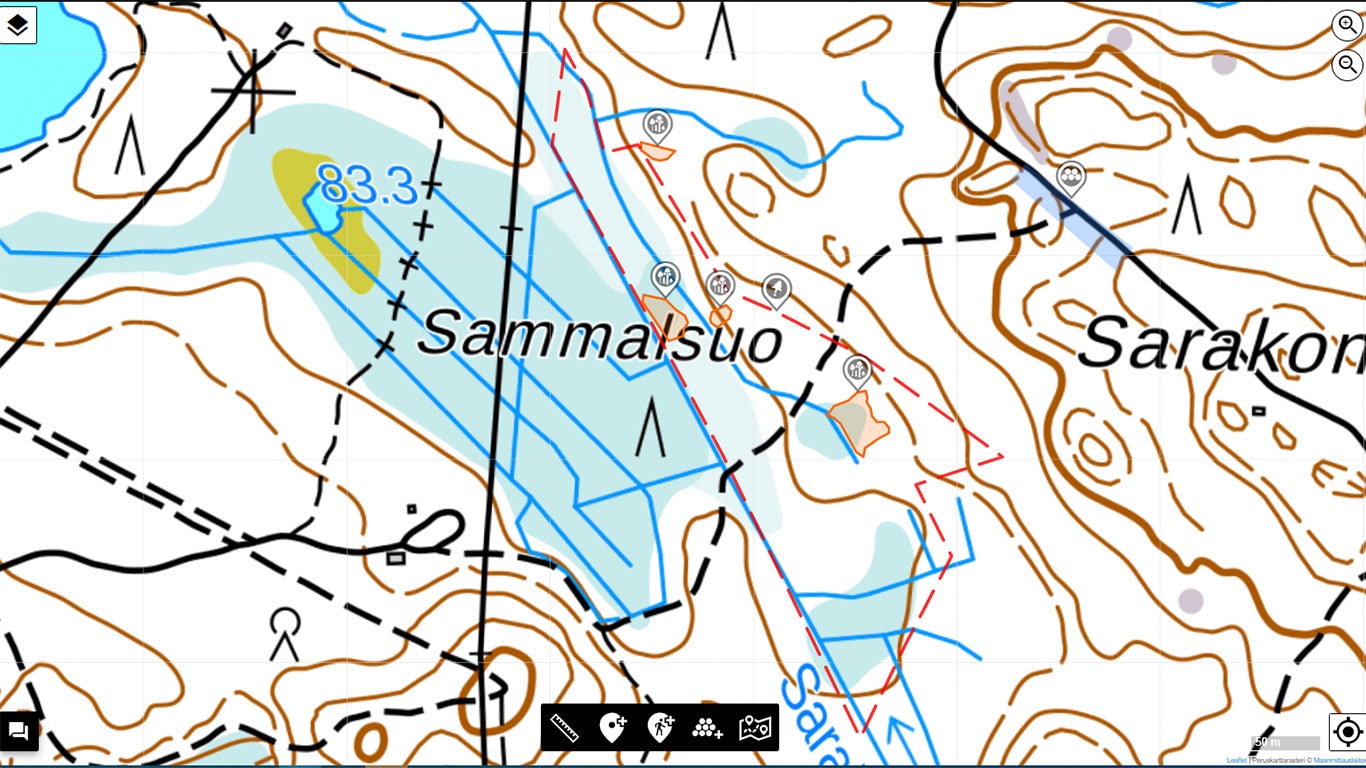

Leimikon suunnittelu
Avustava leimikon suunnittelutyökalu
TimberMatic Kartat -ohjelman sisältämä leimikon suunnittelutyökalu avustaa TimberManagerissa tehtyjen hakkuusuunnitelmien käyttöönotossa. Jos ei hakkuusuunnitelmaa ole tehty etukäteen, sen voi piirtää myös suoraan TimberMatic Kartat -ohjelmassa. Kun alue on piirretty, voidaan katsoa koko leimikon puutavaralajit ja kokonaismäärät sekä tarkentaa poistuma-arviota.
Varastopaikkojen hyvällä suunnittelulla sekä tuotetun puutavaralajijakauman tarkemmalla ajoittamisella sujuvoitetaan koko tuotanto- ja logistiikkaketjun toimintaa. Koneen käyttöaste paranee ja kuljettajien oman työn suunnittelu helpottuu. Kun ajourat on etukäteen hyvin suunniteltu, myös ajomatkat ja polttoaineenkulutus vähenevät ja luontokohteet tulevat paremmin huomioiduiksi.
Työkalun sisältämät ohjatut suunnittelun vaiheet antavat kuljettajalle tukea työn suunnitteluun, jolloin puunkorjuu myös nopeutuu ja korjuulaatu paranee.

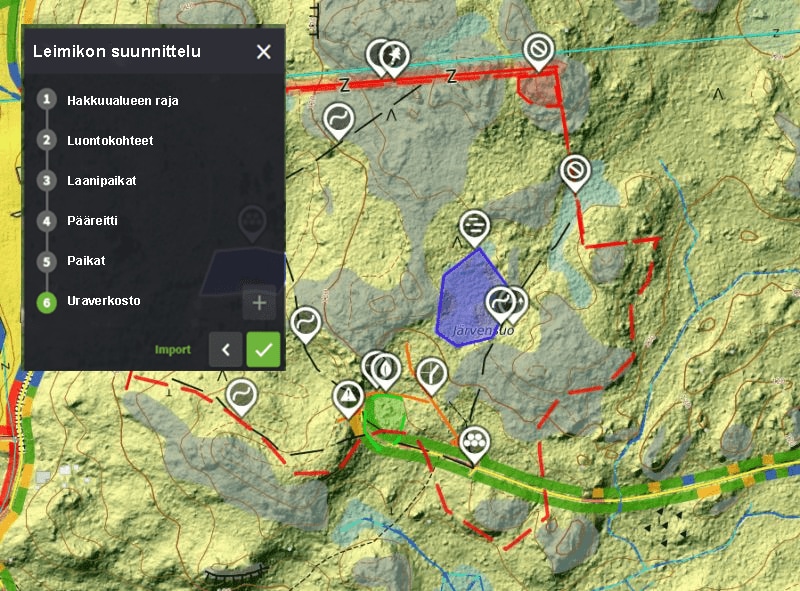

Leimikon suunnittelun vaiheet

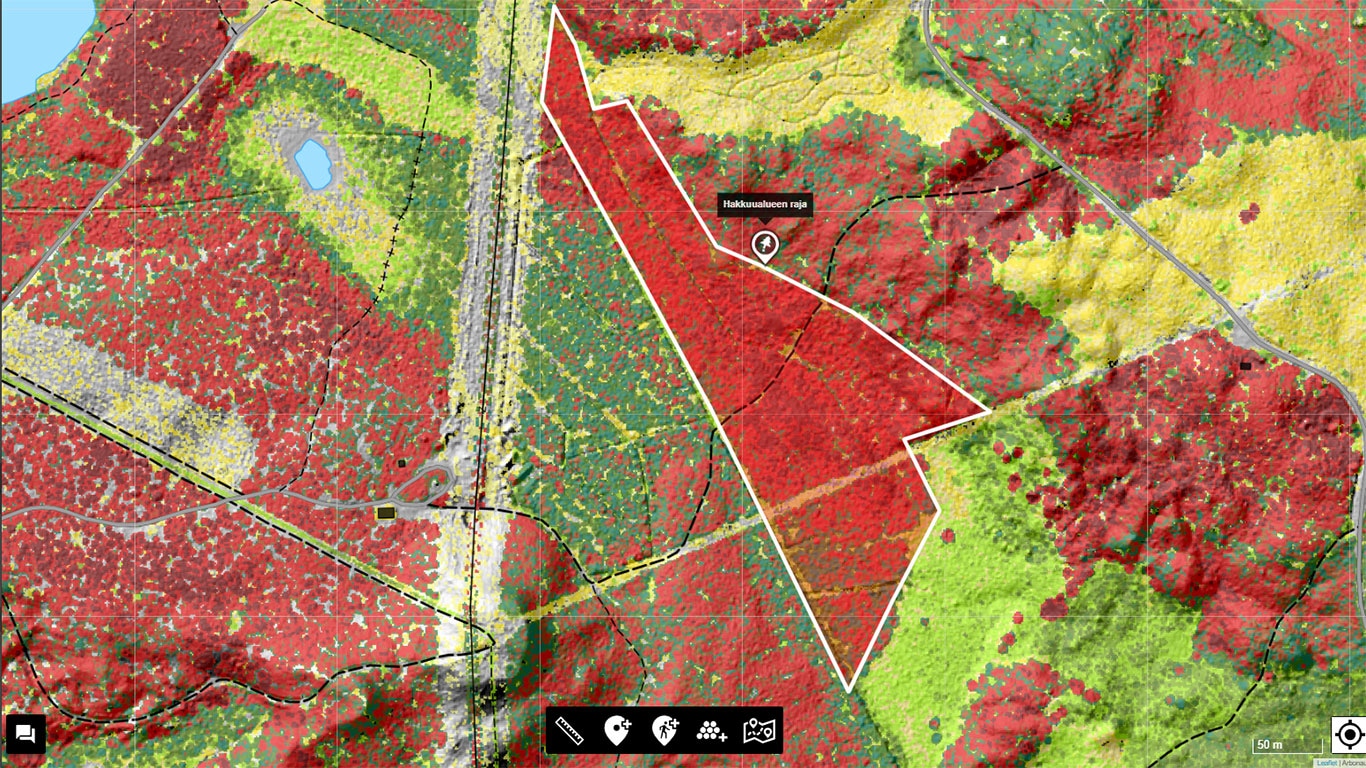

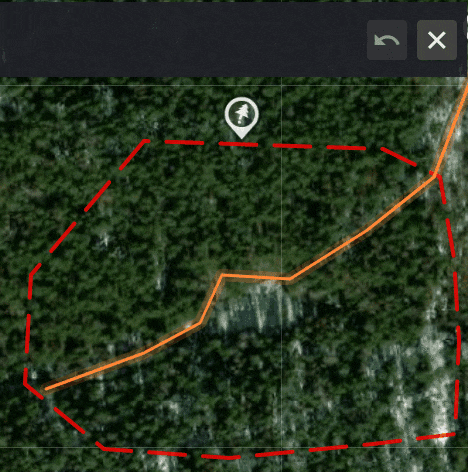

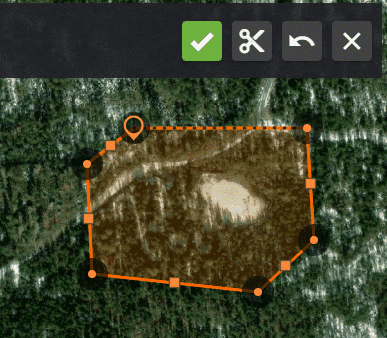

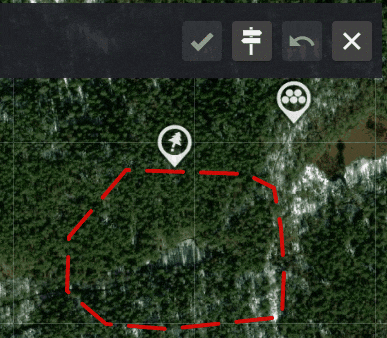

1. Hakkuualueen raja
- Hakkuualueen rajat voi piirtää lisäämällä pisteitä kartalle ja käyttää saksia aukon tekemiseen. Alueita voi piirtää yhden tai useampia.
2. Luontokohteet
- Suojeltavat luontokohteet voi merkitä karttaan pisteillä, viivoilla tai alueina.

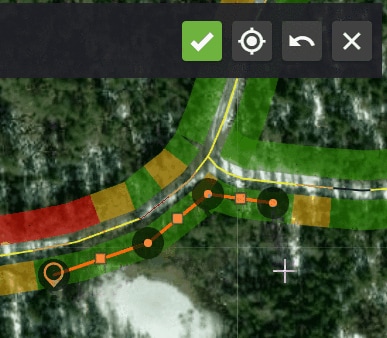

3. Laanipaikat
- Laanipaikat voi merkitä karttaan pisteillä, viivoilla tai alueina.
4. Pääreitti
- Pääreitit voi suunnitella kartalle hakkuualueen ja varastopaikan välille sekä hakkuualueen sisään lisäämällä pisteitä kartalle.

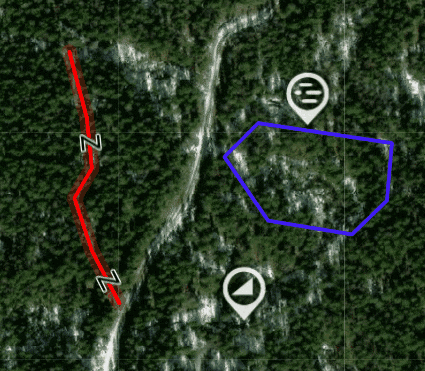

5. Paikat
- Erilaisia vaikeita tai vaarallisia maastokohteita tai muuten huomioitavia paikkoja voi merkitä kartalle pisteinä, viivoina tai alueina.

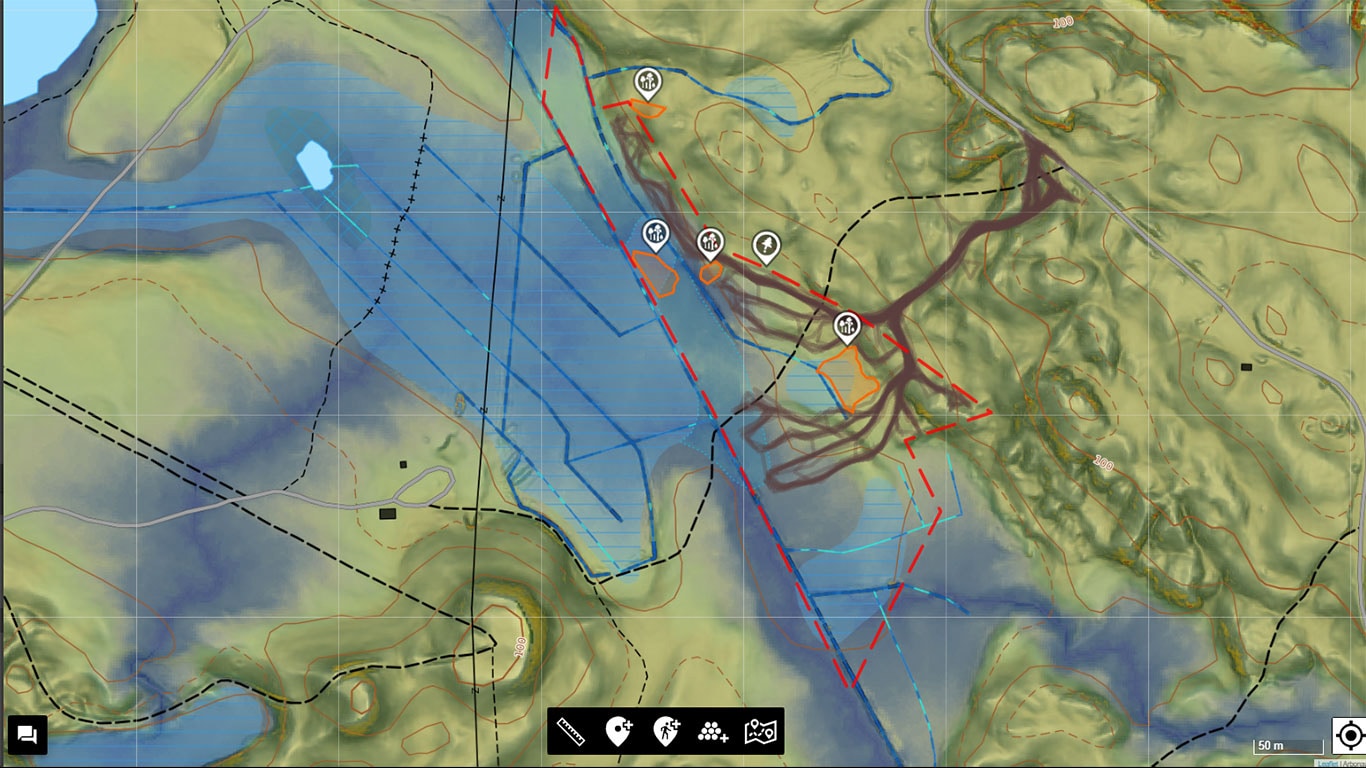

6. Uraverkosto
- Hakkuualueen sisään voi vapaasti hahmotella ajouraverkostoa vapaapiirtotyökalulla.
Korosta tavaralajeja, maalaa ajoura tai alue, merkitse luontokohteita
Näytä kaikkiNäytä vähemmän
Leimikon suunnittelutyökalut helpottavat työn suunnittelua ja lisäävät tuottavuutta
Maalaustyökalu
Maalaustyökalulla voit maalata erikokoisia alueita. Etäisyyttä ikonista eli kädestä voi leventää ja kaventaa ja aluetta voi korjata pyyhekumilla. Voit myös nauhoittaa keruureitin ja korjata reittiä pyyhekumilla, jos alueelle tuli ylimääräisiä pöllejä.
Tavaralajin korostaminen
Tavaralajit voi korostaa eri väreillä merkitsemällä ne suosikeiksi. Tämä auttaa erottamaan ja keräämään eri tavaralajit, jolloin kuorman voi rakentaa valmiiksi lajiteltuna.
Kuormatilaan saatavien lajittelutappien avulla usean puutavaralajin kuormien purkaminen helpottuu ja tuottavuus lisääntyy huomattavasti.
Uratyökalu
Uratyökalulla voit valita 10 metrin levyisen uran. Kapeampaa uraa varten ulottumaa voi nyt myös kaventaa.
Puiden kerääminen suoraan kyytiin
Voit kerätä puut järjestelmässä suoraan kyytiin, jolloin on helppo nähdä eri tavaralajien määrät. Myös varastohistoria tallentuu järjestelmään.

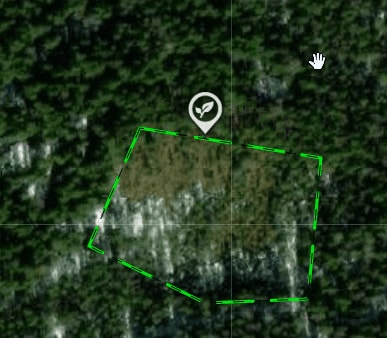

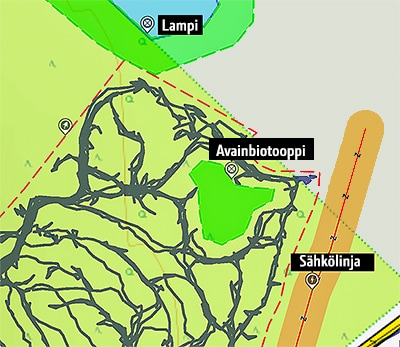

Luontokohteiden merkkaus
Luontokohteiden merkkaus antaa mahdollisuuden lisätä järjestelmään varoitus, jotta jäljessä tulevat osaavat varoa kohdetta.
Mikäli leimikolla on huomioitavia luontokohteita, kuten lampi, jyrkänne, lähde, puro tai vaikkapa suo, harvesterin kuljettaja voi merkitä ne kommentteina karttapohjaan. Tarvittaessa hän voi liittää kommenttiin hälytyksen, joka varoittaa kuormakoneen kuljettajaa tämän lähestyessä kohdetta.
Hallinnoi työmaitasi.
TimberManager on koneyrittäjän näkymä leimikon etenemiseen.
Kartat on saatavana myös käytettyihin koneisiin.
TimberMatic Kartat on saatavilla jälkiasennettuna myös käytettyihin koneisiin E-malleista alkaen, laitteistovaatimuksena HPC15. Jälkiasennuksen hinta on 1.500 € (sis. alv.).
